推力球轴承设计与分析以及构成

时间:2024-01-15 作者:admin 分享到:

FAG推力球轴承

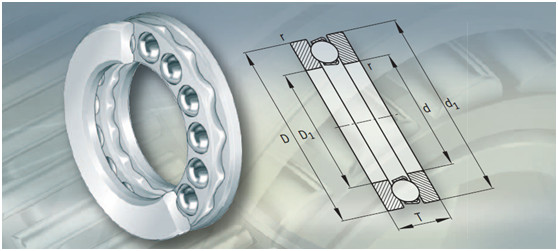

推力球轴承

一、特性

推力球轴承由轴圈、座圈、球和保持架组件构成。此类轴承是可分离轴承;即球和保持架组件与垫圈可以分别安装。除了带平座圈的系列外,还包括可补偿静态角度不对中的调心座圈系列。调心座圈通常和调心座垫圈组合使用。推力球轴承有单向轴承和双向轴承两种设计。二者都可以承受很高的轴向力但不能承受径向力。

二、单向推力球轴承

单向推力球轴承可以承受一个方向的轴向力,511、512、513和514系列的轴承带一个平座圈,它们的安装不能有不对中或轴和轴承座出现相对倾斜。

三、角度调整装置

532和533系列的轴承带有调心座圈。通过改进座圈设计并与调心座垫圈U2和U3组合使用,推力球轴承可以补偿轴和轴承座的静态角度不对中。

四、双向推力球轴承

双向推力球轴承可以承受两个方向的轴向力。522和523系列的轴承有两个平座圈,不能进行角度调整。

五、角度调整装置

542和543系列的轴承带有调心座圈。通过改进座圈设计并与调心座垫圈U2和U3组合使用,推力球轴承可以补偿轴和轴承座的静态角度不对中。

六、工作温度

推力球轴承的工作温度范围为–30°C到+150°C,同时受润滑剂的限制。
