FAG轴承-交叉滚子轴承的简单介绍

时间:2020-12-26 作者:admin 分享到:

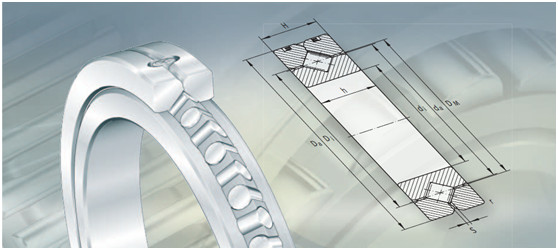

FAG交叉滚子轴承

交叉滚子轴承

一、特性

交叉滚子轴承SX 是用于高精密场合的产品,它的尺寸符合ISO标准,尺寸系列18 符合标准DIN 616。它由外圈、内圈、滚动体和塑料隔片组成。外圈是剖分式的,并由三个紧固环固定。交叉滚子轴承的刚性很大、运转精度很高,有带普通游隙、小游隙或预载的类型。带预载轴承的后缀为VSP。采用夹紧垫圈可以很容易地将轴承的外圈安装在相邻结构上。带有特殊涂层Corrotect®的轴承,具有耐腐蚀功能。

二、径向、轴向和力矩载荷

圆柱滚子是X 型布置的,一个这样的轴承就可以承受两个方向的轴向力、径向力、倾覆力矩和其它联合载荷。因此两个轴承布置的设计方案能够用单个SX 轴承布置方式来代替,

三、圆周速度

圆周速度取决于轴承种类(带普通游隙或预载)和润滑方式( 脂或油)。

四、密封

轴承不带密封。密封布置可以设计在相邻结构的任何位置。

五、润滑

SX 轴承不含油基防锈油,而是脂润滑;它们可以用润滑油润滑,选择脂润滑,可以采用符合DIN 51825–KP2N–20 的高质量锂基脂,如Arcanol 的LOAD150 或LOAD220。对于油润滑,可以采用CLP (符合DIN 51517)或HLP (符合DIN 51524)的润滑油,粘度等级在ISO-VG 10 到100 之间。

六、工作温度交叉设计与静载承载能力

交叉滚子轴承用于偶尔的回转运动、低速的摆动运动、低速的旋转运动或者静止状态,承受按静载能力选择的尺寸所对应的载荷。承受静载的交叉滚子轴承的尺寸可利用基本额定静载荷C0 和极限静载荷图来校核。滚子轴承合适的工作温度范围为–30 °C 到+80 °C。
