FAG轴承-圆锥滚子轴承的简单应用

时间:2020-12-26 作者:admin 分享到:

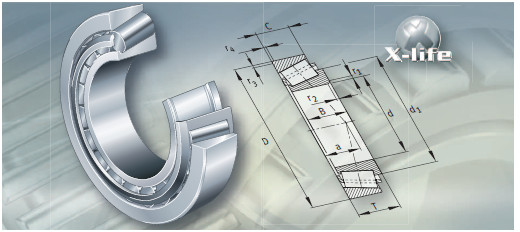

FAG圆锥滚子轴承

FAG圆锥滚子轴承

一、特性

圆锥滚子轴承由具有锥形滚道的实体内、外圈和采用窗式保持架的圆锥滚子组件组成。轴承形式有:标准设计、配对的开式变型设计、单侧密封的整体式设计,JK0S。开式轴承是可分离轴承。因此,带有滚子与保持架组件的内圈和外圈能够分开安装。提供公制和英制轴承。型号中带有字母K 的轴承为英制轴承。在新设计中,请优先选用公制的圆锥滚子轴承 。T7FC 系列圆锥滚子轴承属于X-life 设计。这些轴承表面质量得到进一步改善,通过更好的材料、热处理和优化的接触几何实现了更高的性能。这样改善了摩擦特性,并提高了基本额定动载荷。在相同的工作条件下,轴承的基本额定寿命显著提高。这意味着在一些应用中可以采用更加紧凑的轴承布置形式。

二、径向和轴向承载能力

圆锥滚子轴承能够承受单方向的轴向载荷和高的径向载荷。通常两个圆锥滚子轴承采用对称布置配对使用。轴承为O 型或X 型布置。

三、接触角

轴向承载能力取决于接触角,即接触角越大,轴承所能承受的轴向载荷越大。尺寸表中的系数e 表示轴承接触角和承载能力的大小。313、323..-B、T5ED 和 T7FC 系列轴承具有较大的接触角,因而具有很高的轴向承载能力。

四、角度不对中补偿

圆锥滚子和内、外圈滚道间改进的接触线优化了接触点处的应力分布,防止产生边缘应力并允许轴承不对中补偿。载荷比P/Cr _ 0.2 时,轴承内、外圈相对倾斜角度不能超过4_。如果需要承受更大载荷或更大倾斜角,请联系我们。

五、配对轴承

带后缀 N11CA 的圆锥滚子轴承是X 型配对轴承,能够承受大的双向轴向载荷和力矩载荷。配对轴承的内部轴向游隙由两外圈之间的隔圈设定,并在后缀中表示出来,轴向游隙。根据客户需求我们也提供O 型布置的配对轴承(N11CB)。订购轴承时,必须要说明轴承的数量,而非轴承对的数量。

六、整体式圆锥滚子轴承

圆锥滚子轴承JK0S 为单侧密封的即装即用单元,主要用于O 型布置配对安装。它们是不可分离轴承,且不需要再注脂。

七、无需设定内部轴向游隙

无需设定轴承对的内部轴向游隙。是因为当用轴螺母或轴端盖夹紧内圈时,内外圈之间存在非常小的突出量( 尺寸 u)。为了获得正确的安装后轴向游隙,内圈和外圈需要采用紧配合。整体式圆锥滚子轴承以O 型布置配对使用时,外圈会形成一个适宜的环形槽以供卡环BR 定位,卡环必须单独订购。

八、密封

标准设计和配对的圆锥滚子轴承是非密封的。整体式圆锥滚子轴承JK0S 在一侧有唇式密封。

九、润滑

标准设计和配对的圆锥滚子轴承可以采用油或脂润滑。整体式圆锥滚子轴承JK0S 填充有高品质润滑脂。
