深沟球轴承及双列深沟球轴承

时间:2024-01-15 作者:admin 分享到:

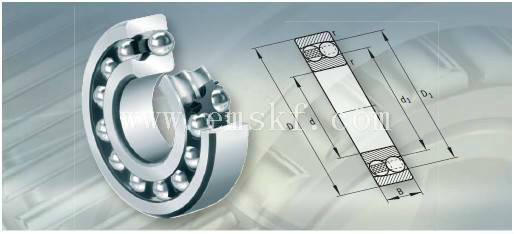

FAG深沟球轴承

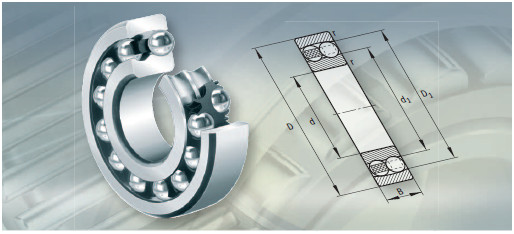

FAG深沟球轴承

一、特性

深沟球轴承是由实体内外圈、保持架和钢球组成的不可分离轴承,用途非常广泛。该产品结构简单、可靠耐用且易于维护,有单列、双列、开式和带密封等多种设计。由于采用了标准化的加工工艺,在开式轴承外圈带有装密封圈或防尘盖的沟槽。由于摩擦力矩低,深沟球轴承适用于高速运转。

二、径向和轴向承载能力

由于滚道的几何形状和采用钢球作为滚动体,深沟球轴承能够同时承受双向轴向载荷和径向载荷,轴向承载能力。

三、角度不对中补偿

单列深沟球轴承的不对中补偿能力有限,所以轴承必须准确定位。不对中将导致滚动体处于不利的滚动状态,轴承内部应力增加,从而缩短轴承工作寿命。为了将轴承的附加应力限制在较低范围内,对于单列深沟球轴承仅允许很小的倾斜角(取决于载荷大小),轴向承载能力。由于其内部结构特点,双列深沟球轴承没有不对中补偿能力。在使用此类轴承时,不允许出现倾斜角

四、单列深沟球轴承

单列深沟球轴承是最常用的滚动轴承。有多种尺寸和设计,价格低廉。

五、密封

开式轴承适用于高速和超高速。深沟球轴承的后缀2Z表示双侧间隙式密封,适用于高速。轴承的后缀2RSR表示双侧唇式密封,采用丁腈酚醛树脂橡胶材质NBR,适用于中速。经过协商,我们可提供两面都为非接触式BRS密封的轴承(后缀2BRS)。该轴承具有良好的摩擦性能,等同于Z型密封轴承。如果内圈静止而外圈旋转,漏脂将小于带Z型防尘盖的密封。

六、润滑

开式轴承可用脂润滑或油润滑。双侧带间隙式密封或唇式密封的深沟球轴承加注了高质量油脂,用于终生润滑。

七、防腐蚀保护

对于有很高抗腐蚀要求应用场合,我们可以设计提供密封式和开式防腐蚀深沟球轴承。有关抗腐蚀轴承的产品范围,在FAG样本书中,有详细的介绍。

八、配对单列深沟球轴承

经过协商,提供作为配对轴承而进行多种组合的深沟球轴承160、60、62、63、64和618系列,O型布置(后缀DB)既可承受双向轴向力,也可承受倾覆力矩。X型布置(后缀DF)可承受双向轴向力,但不适合承受倾覆力矩。对于有高的单向轴向力的应用场合,可使用串联配对的轴承布置。

九、双列深沟球轴承

双列深沟球轴承在结构和功能上相当于配对使用的一对单列深沟球轴承。它们适用于高速和超高速,可用于单列深沟球轴承承载力不够的场合。在相同内径和外径情况下,双列深沟球轴承比单列深沟球轴承宽度要宽,同时承载力也明显增强。
